Bir trafo arızalandığında çoğu zaman ilk akla gelen sargılar, buşingler ya da aşırı yüktür. Oysa sahada gördüğümüz arızaların önemli bir kısmının arkasında yağ vardır: nem almış, asitlenmiş, çamur yapmış ya da trafonun çalışma koşullarına hiç uygun olmayan bir yağ. Trafo yağı, trafonun hem yalıtım malzemesi hem soğutma sistemi hem de sağlık raporudur.
Trafo nedir?
Trafo (transformatör), elektrik enerjisini bir gerilim seviyesinden başka bir gerilim seviyesine dönüştüren cihazdır. Santralde üretilen elektrik, uzak mesafelere az kayıpla taşınabilmesi için yüksek gerilime yükseltilir; şehre ve fabrikaya geldiğinde ise kullanılabilir gerilime düşürülür. Bu dönüşümlerin her birinde bir trafo çalışır.

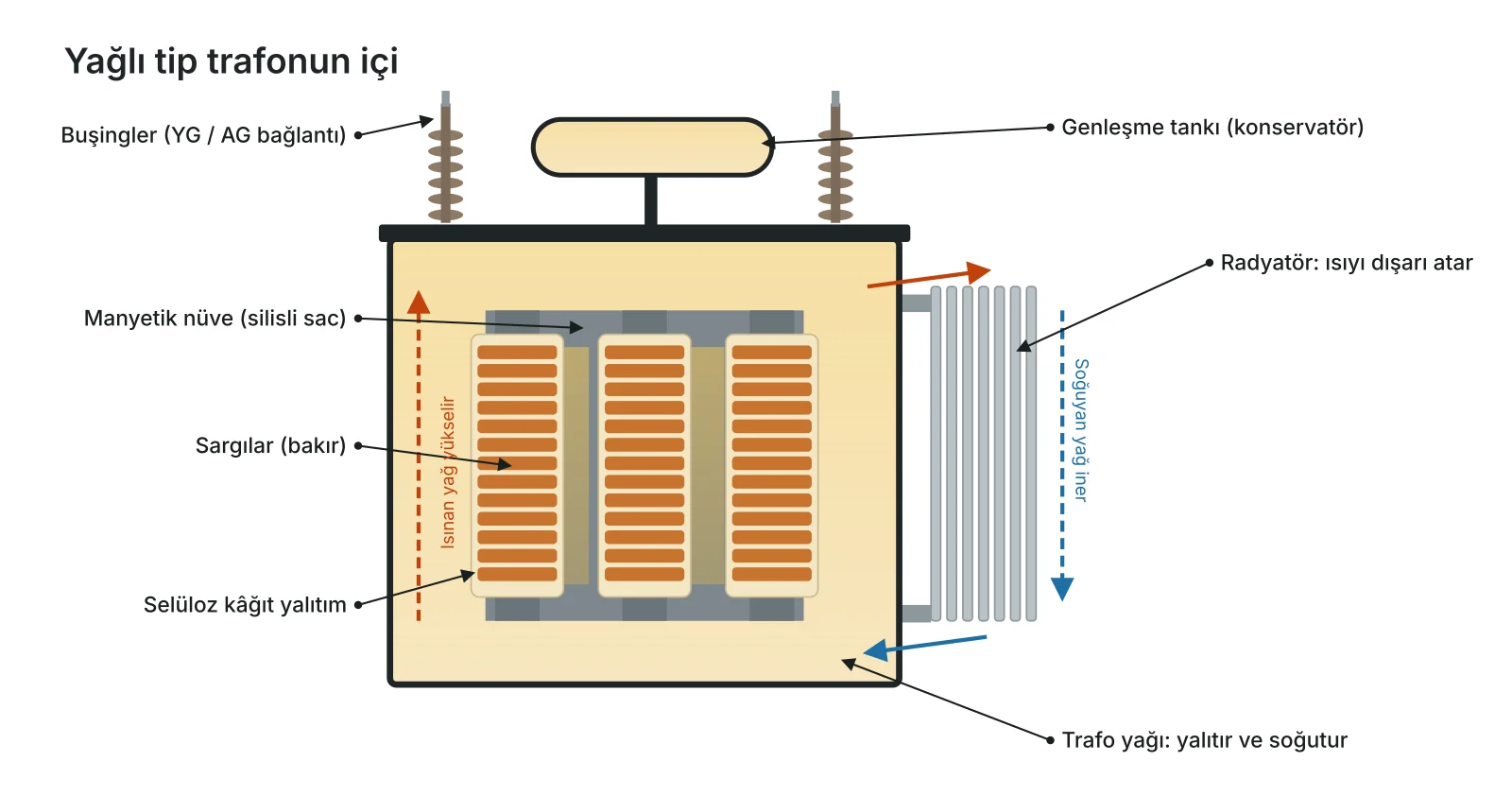

Bir trafonun temel parçaları şunlardır:
- Manyetik nüve: İnce silisli saclardan oluşur, manyetik akıyı taşır.
- Sargılar: Nüvenin üzerine sarılmış bakır veya alüminyum iletkenlerdir.
- Kâğıt yalıtım: Sargıları birbirinden ayıran selüloz kâğıt ve preslenmiş karton.
- Kazan, radyatör ve genleşme tankı: Yağı taşır, soğutur ve sıcaklıkla genleşmesine izin verir.
Trafo yağı nedir, ne işe yarar?
Trafo yağı, yağlı tip transformatörlerin kazanını tamamen dolduran özel bir dielektrik (yalıtkan) sıvıdır. Sıradan bir yağ değildir; elektriği iletmemesi, ısıyı iyi taşıması ve yıllarca bozulmadan kalması gerekir. Dört temel görevi vardır:
- Elektriksel yalıtım: Yüksek gerilim altındaki sargılar ile nüve ve kazan arasında yalıtım sağlar, ark ve kısmi deşarjı önler.
- Soğutma: Sargılarda oluşan ısıyı radyatörlere taşır. Trafonun ne kadar yük kaldırabileceği büyük ölçüde buna bağlıdır.
- Kâğıt yalıtımın korunması: Trafonun ömrünü aslında kâğıt yalıtım belirler. Kâğıt bir kez yaşlandığında yenilenemez. Yağ, kâğıdı nemden ve oksijenden korur.
- Teşhis: Yağ, trafonun kan tahlili gibidir. Yağ analizi ve çözünmüş gaz analizi (DGA), içeride aşırı ısınma, kısmi deşarj veya ark olup olmadığını trafoyu açmadan gösterir.
Sahada en sık yaşanan trafo yağı sorunları
Trafo işletmecilerinin ve bakım ekiplerinin bize en sık anlattığı sorunlar şunlardır:
- Nem: Yağdaki su, delinme gerilimini düşürür ve kâğıt yalıtımın yaşlanmasını hızlandırır. Nemli kâğıt, kuru kâğıda göre çok daha hızlı yaşlanır.
- Oksidasyon, asitlenme ve çamur: Oksijen ve sıcaklıkla yağ zamanla asitlenir, çamur oluşturur. Çamur sargılara ve radyatör kanallarına çöker, soğutmayı bozar ve trafo daha da ısınır.
- Trafo yangını: Mineral yağın yangın noktası yaklaşık 160–170 °C’dir. İç arıza sonrası kazan yırtıldığında yağ alev alabilir; bu da trafo merkezinde, binada veya sanayi tesisinde büyük hasara yol açar.
- Çevre kirliliği: Sızıntı veya kaza durumunda mineral yağ toprağa ve suya karışır, doğada yavaş çözünür ve temizlik maliyeti yüksektir.
- Aşırı yük ve ısınma: Yaz aylarında, güneş ve rüzgâr santrallerinde veya hızla büyüyen şebekelerde trafolar sınırlarında çalışır. Yağın ısıl dayanımı burada belirleyicidir.
- Soğuk iklim: Çok düşük sıcaklıklarda bazı yağlar koyulaşır, soğuk çalıştırmada dolaşım zorlaşır.
- Bilinmeyen kaynaklı yağ: Belgesiz, açık ambalajda bekletilmiş veya karışık yağ; trafoya ilk günden nem ve kirlilik taşır.
İnsanların kaliteli trafo yağı aramasının nedeni tam olarak budur: Yağ, trafonun en ucuz parçasıdır ama yanlış seçildiğinde en pahalı arızaların sebebi olur. Bir trafonun arızası; yalnızca onarım değil, üretim kaybı, enerji kesintisi, ceza ve itibar kaybı demektir.

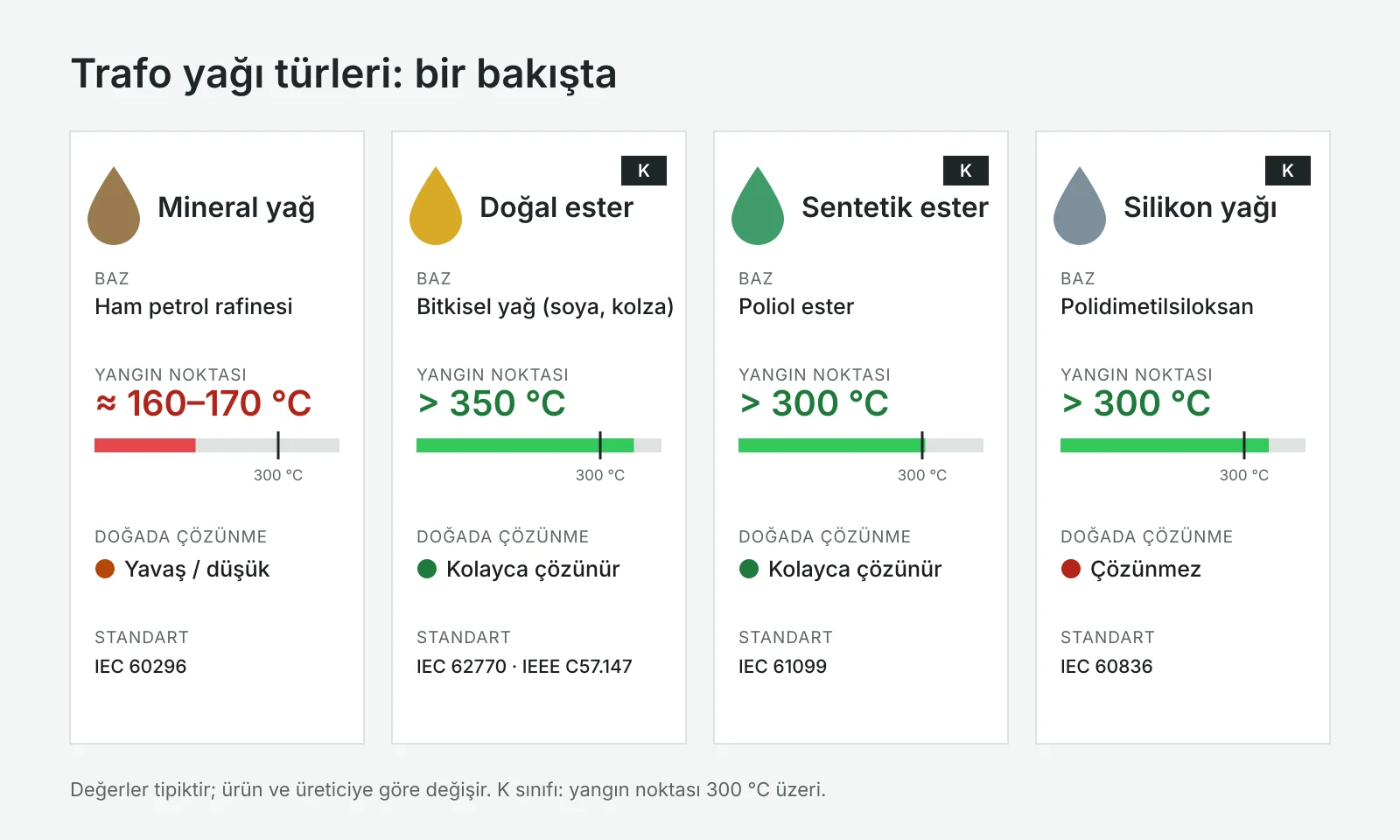

Trafo yağı çeşitleri
Bugün trafolarda dört ana yağ türü kullanılır:
| Yağ türü | Güçlü yanı | Dikkat edilecek nokta |
|---|---|---|
| Mineral yağ (IEC 60296) | Ekonomik, yaygın, uzun geçmiş | Düşük yangın noktası, doğada yavaş çözünür, neme hassas |
| Doğal ester (IEC 62770) | Yanmaz (K sınıfı), kâğıt ömrünü uzatır, doğada çözünür, bitkisel kaynaklı | Havayla uzun temasta oksitlenebilir; kapalı (hermetik veya konservatörlü) tasarım önerilir |
| Sentetik ester (IEC 61099) | Yanmaz, çok yüksek oksidasyon kararlılığı, −50 °C’ye kadar akışkan, doğada çözünür | Mineral yağa göre daha yüksek ilk maliyet |
| Silikon yağı (IEC 60836) | Yanmaz, ısıl kararlı | Doğada çözünmez, maliyeti yüksek |

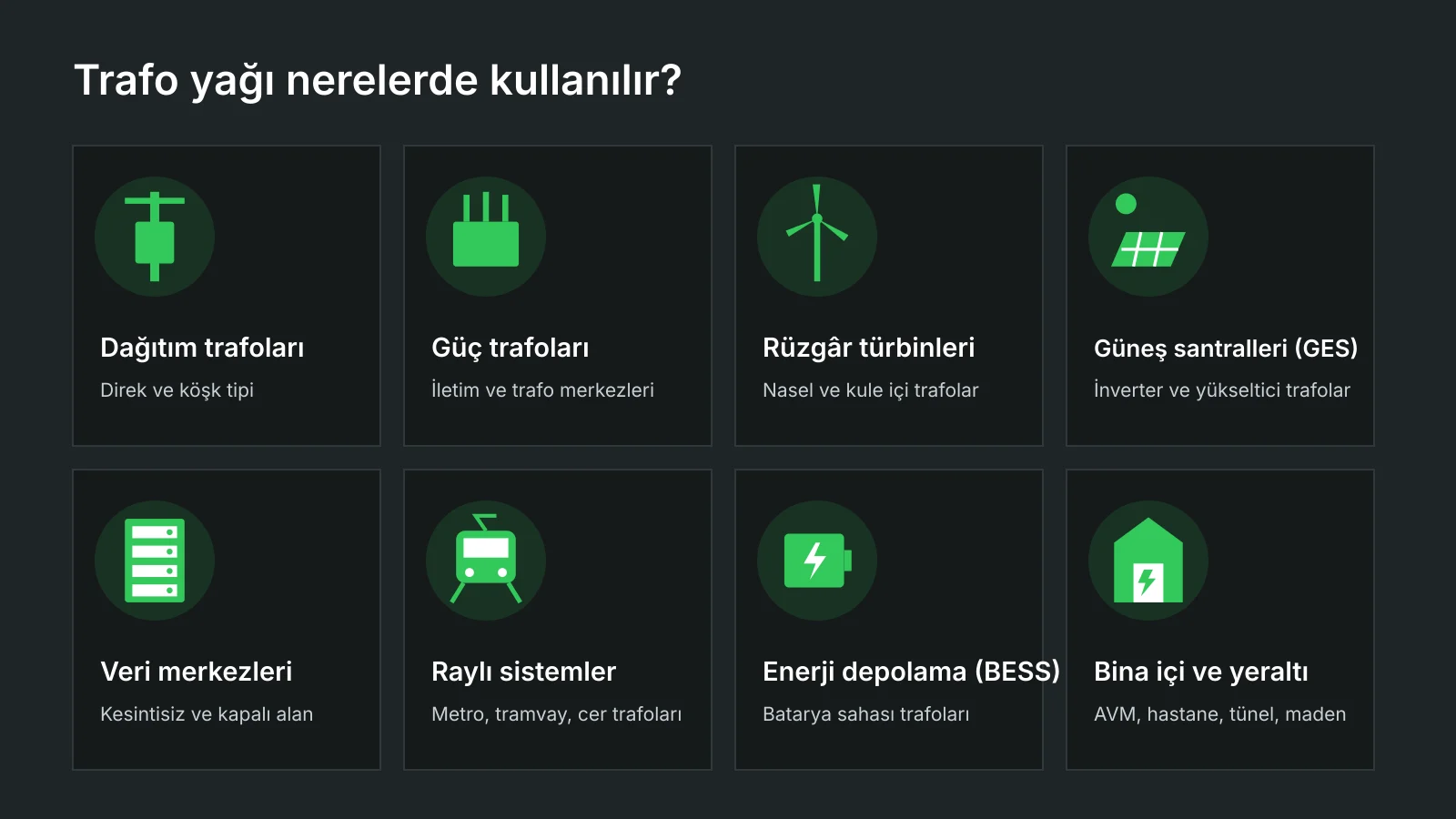

Trafo yağı nerelerde kullanılır?
- Dağıtım trafoları: Direk tipi ve köşk tipi trafolar, şehir şebekeleri, OSB’ler.
- Güç trafoları: İletim hatları, trafo merkezleri, santraller.
- Yenilenebilir enerji: Rüzgâr türbinlerinin nasel ve kule içi trafoları, güneş santrallerinin (GES) yükseltici trafoları.
- Veri merkezleri ve enerji depolama (BESS): Kesintinin ve yangının kabul edilemediği tesisler.
- Raylı sistemler: Metro, tramvay ve demiryolu cer trafoları.
- Bina içi ve yeraltı trafoları: AVM, hastane, havalimanı, tünel ve maden gibi insanların yakınında çalışan trafolar.
Kaliteli trafo yağı nasıl olmalı?
Kaliteli bir trafo yağını “iyi görünen” yağdan ayıran şeyler ölçülebilir:
- Yüksek delinme gerilimi (IEC 60156): Yağın elektriksel dayanımını gösterir.
- Düşük su içeriği (IEC 60814): Teslimatta kuru olmalı ve kuru kalmalıdır.
- Düşük asitlik ve dielektrik kayıp faktörü: Yağın temiz ve yaşlanmamış olduğunu gösterir.
- Yüksek oksidasyon kararlılığı: Yıllarca çamur ve asit oluşturmadan çalışabilmesi için.
- Yüksek parlama ve yangın noktası: K sınıfı (300 °C üzeri) yağlar yangın riskini kökten azaltır.
- Uluslararası standarda uygunluk: Mineral için IEC 60296, doğal ester için IEC 62770 ve IEEE C57.147, sentetik ester için IEC 61099.
- Doğada çözünürlük: Sızıntı hâlinde çevre ve temizlik maliyetini düşürür.
- Güvenilir tedarik: Kapalı, nemsiz ve izlenebilir ambalaj, parti bazında analiz sertifikası ve düzenli stok.
En iyi trafo yağı hangisi?
Her trafo için tek bir “en iyi” yağ yoktur; doğru yağ, trafonun yerine, yüküne, iklimine ve şartnamesine göre seçilir. Ama yangın güvenliği, trafo ömrü ve çevre koruması birlikte istendiğinde bugün dünyada öne çıkan cevap açıktır: ester bazlı, K sınıfı trafo yağları.
- Daha güvenli: Yangın noktası mineral yağın iki katından fazladır. Ester yağ doldurulmuş trafolar insanların yakınında, bina içinde ve yerleşim alanlarında gönül rahatlığıyla kullanılır.
- Daha uzun ömürlü: Doğal ester, nemi kâğıt yalıtımdan kendine çeker. Kuru kalan kâğıt çok daha yavaş yaşlanır; üretici verilerine göre kâğıt yalıtım ömrü mineral yağa göre 8 kata kadar uzayabilir.
- Daha fazla yük: Daha yüksek sıcaklığa dayanabildikleri için trafolar aynı boyutta daha fazla yük taşıyabilir.
- Çevre dostu: Doğada kolayca çözünür, toksik değildir.
Oilsan’ın tedarik ettiği trafo yağları
Oilsan olarak dünyada 30 yılı aşkın süredir kullanılan ve 5 milyondan fazla trafoda tercih edilen ester trafo yağı ailesini tedarik ediyoruz. Üç ürünümüz de Türkiye’de, Dilovası’ndaki üretim tesisinde üretilir; yerli üretim sayesinde tedarik daha hızlı ve öngörülebilirdir. Türkiye’nin 81 iline ve yurt dışına sevk ediyoruz.
- FR3® Natural Ester: Soya bazlı doğal ester. 350 °C’nin üzerinde yangın noktası, K sınıfı yangın güvenliği. Dağıtım ve güç trafoları, şehir içi ve bina içi trafolar ile retrofill için dünyanın en çok tercih edilen doğal esteri.
- FR3r™ Natural Ester: Kolza bazlı doğal ester. Nem doygunluğu mineral yağın yaklaşık 10 katı; kâğıt yalıtım ömründe 8 kata kadar uzama (üretici verisi). Güç trafoları, rüzgâr ve güneş santralleri için.
- SE3® Synthetic Ester: Sentetik ester. 300 °C üzeri yangın noktası, −50 °C’ye kadar akışkanlık, IEC 61099’un istediğinin yaklaşık 5 katı (800 saat) oksidasyon testi. Soğuk iklimler ve serbest solunumlu trafolar için. Stoktan IBC ambalajda (910 kg, yaklaşık 960 litre) sevk edilir; teklifler 1 IBC ve katları şeklindedir.
Trafonuzun tipini, gücünü, gerilimini ve bulunduğu yeri bize iletin; doğru yağı ve ihtiyacınız olan miktarı birlikte belirleyelim.
